Interruptor de Corte Térmico
El interruptor de corte térmico es un interruptor de temperatura que utiliza bimetal como elemento sensor de temperatura. El interruptor de control de temperatura tiene las características de tamaño pequeño, carcasa aislada, acción sensible y larga vida útil. Ampliamente utilizado en varios motores, cocinas de inducción, aspiradoras, calentadores eléctricos, aparatos de calefacción eléctrica, motores de automóviles y equipos eléctricos en general.

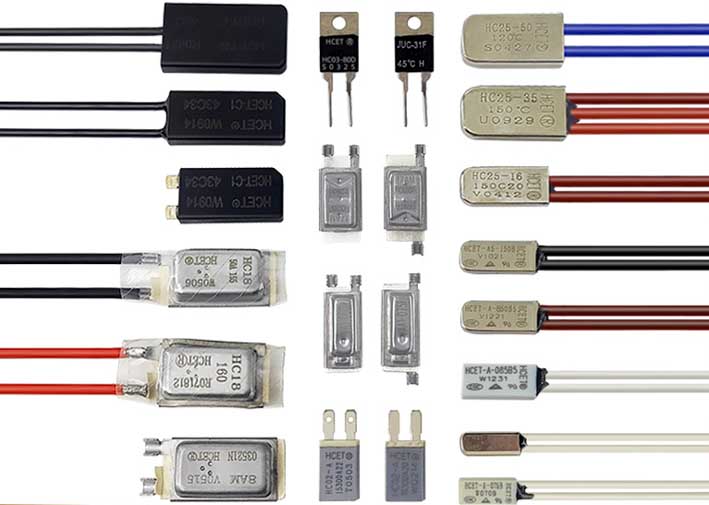

Dividido por modelo: BW, KW, BR, KSD9700, ST-22, AMT, RS9700, KSD01F, JUC31F, JUC1M, ST01, 17AM, KSD301, KSD302, KSD304.
Protector térmico ST01 U1
Ventajas del producto:
• Rango de temperatura: 60-250 ℃.
• El primer protector nacional en obtener la certificación UL y TUV, rompiendo el monopolio de 30 años de Alemania.
• Buen rendimiento de sellado, que puede evitar fallas del producto durante el proceso de inmersión al vacío.
• Tamaño reducido, apto para ser embutido en el interior de la bobina.
• La carcasa metálica puede soportar una presión de conformación de bobina de 50 kg, tiene buena conductividad térmica y es sensible a la temperatura.
• Producto de temperatura pura, la corriente no pasa a través de la pieza bimetálica, no hay efecto de calentamiento actual y el control de temperatura es preciso.
Ámbito de aplicación:
• Motor
• Transformador
• Bobina
• Productos electrónicos, sensores.
Tecnología de soporte:
• Al integrar los recursos de la cadena de suministro global, la lámina bimetálica utiliza materiales del mayor fabricante de láminas bimetálicas del mundo, EMS de Estados Unidos. La carcasa del termostato adopta la tecnología de estampado y conformado del proveedor alemán.
• Las cañas están hechas de materiales japoneses NGK y son procesadas y producidas por proveedores japoneses de piezas de estampado.
• La carcasa y la lengüeta están plateadas, lo que reduce en gran medida la resistencia de contacto.
• La lámina bimetálica del componente central se produce y prueba utilizando equipos de moldeo totalmente automatizados y un horno de túnel de detección de temperatura. Buena consistencia y rendimiento estable.
Parámetros técnicos del interruptor de temperatura.
1. Parámetros eléctricos:
(1)CQC, VDE, UL, CUL?AC250V 50~60Hz 5A / 10A / 15A (carga resistiva)
(2)UL CA 125 V 50 Hz 15 A (carga resistiva)
2. Rango de temperatura de funcionamiento: 0~240 ℃ (opcional), precisión de temperatura: ±2 ±3 ±5 ±10 ℃
3. Diferencia de temperatura entre recuperación y acción: 8~100℃ (opcional)
4. Método de cableado: terminal enchufable 250# (doblado 0~90° opcional); terminal enchufable 187# (doblado 0~90° opcional, espesor 0,5, 0,8 mm opcional)
5. Vida útil: ≥ 100000 veces
6. Resistencia eléctrica: CA 50 Hz 1800 V durante 1 minuto, sin parpadeo, sin averías.
7. Resistencia de contacto: ≤50mΩ
8. Resistencia de aislamiento: ≤100MΩ
9. Formulario de contacto: Tipo normalmente cerrado: cuando la temperatura aumenta, los contactos se desconectan; cuando la temperatura baja, los contactos se conectan; Tipo normalmente abierto: cuando la temperatura aumenta, los contactos se conectan; cuando la temperatura baja, los contactos están desconectados.
10. Nivel de protección de la carcasa: IP00
11. Método de conexión a tierra: conectado a las partes metálicas del dispositivo conectadas a tierra a través de la carcasa metálica del termostato.

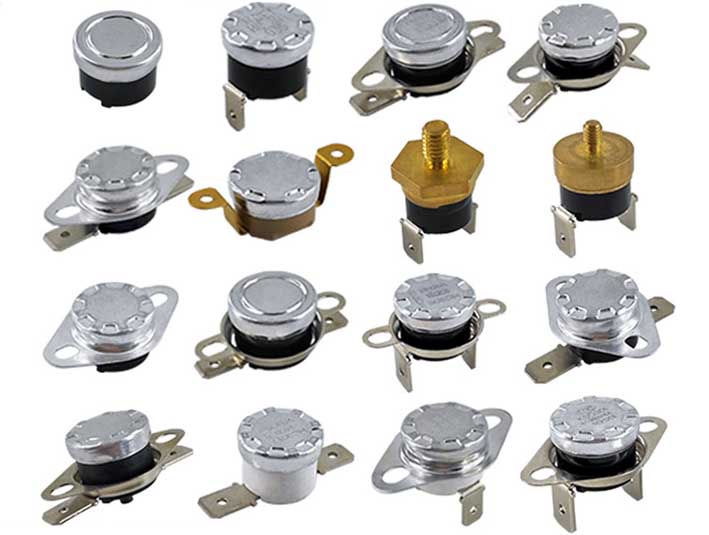

12. Método de instalación: La serie KSD301 está equipada con anillos móviles comunes, anillos móviles redondos pequeños, anillos móviles de placa plana, cubiertas de aluminio grandes y comunes con orificios de montaje y cubiertas de aluminio extendidas con orificios de montaje.
13. Rango de temperatura de trabajo: -25℃∽+240℃, tolerancia +1℃∽2℃
