Los protectores de sobrecarga a menudo se llaman: Retenedor de par, Protector de la fuerza, Embrague de par, Limitador de fuerza, Protector de sobrecarga de carga axial, Limitador de par, Embrague de seguridad, Acoplamiento de seguridad, Embrague limitador de fuerza, Limitador de fuerza de embrague, Embrague de bola,
Embrague de fricción.
El papel del protector de sobrecarga: Comúnmente utilizado para la instalación entre los lados activo y pasivo de la transmisión de potencia del motor. Cuando se produce una falla de sobrecarga del motor (el par excede el valor establecido), el limitador de par se separará, protegiendo así efectivamente la maquinaria accionada por el motor y la carga;
Las formas comunes son: Limitador de par de fricción y limitador de par de bola.
La estructura de instalación del limitador de par es: Eje-eje, eje-brida, eje-polea síncrona, eje-rueda dentada, eje-engranaje, eje-polea, etc.

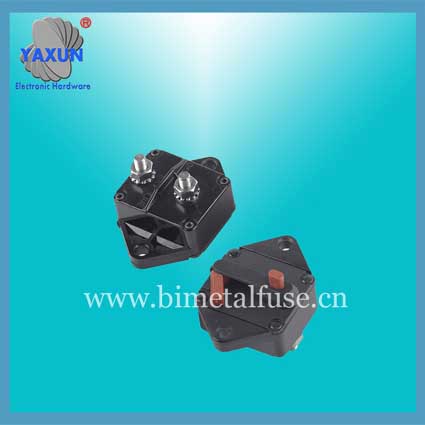

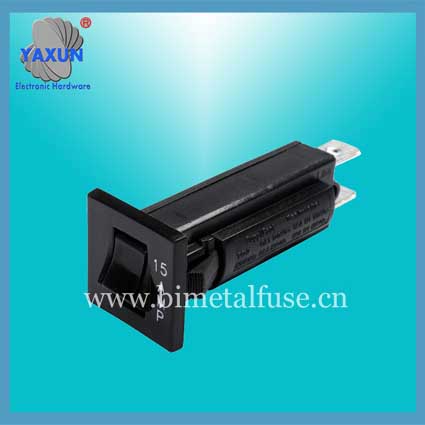

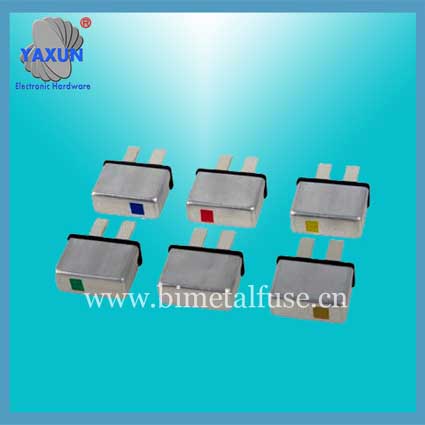

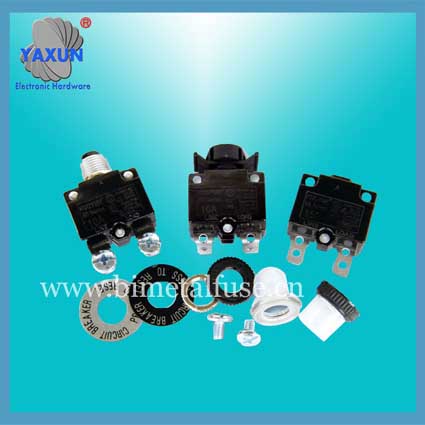

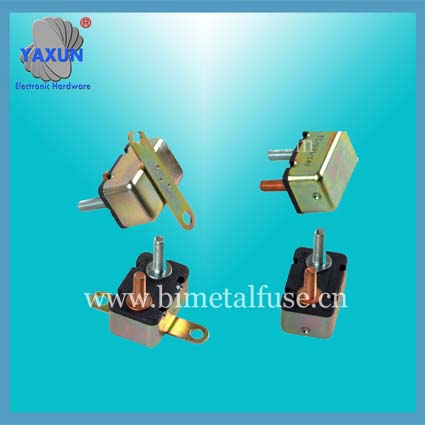

Definición de protector de sobrecarga
El protector de sobrecarga es un dispositivo de protección de circuito diseñado de acuerdo con las necesidades reales de la industria del control eléctrico. Usando tecnología de microordenador de un solo chip, funciones completas, acción confiable, fuerte capacidad antiinterferente, adaptarse al entorno de trabajo duro. Puede ser el sistema eléctrico, motor de jaula de ardilla, el bobinado del motor contra sobrecorriente, cortocircuito, pérdida de fase, desequilibrio de fase, el error de fase, y proporcionar una protección eficaz durante el inicio (startup evitar sobrecorriente) y similares.
Principio de protector de sobrecarga
El protector de sobrecarga muestrea la señal del transformador de corriente. La corriente de carga de cada fase se convierte en una señal de voltaje proporcional a ella, y esta señal y todas las señales de control se ingresan al microprocesador. El microprocesador constantemente diversos adquisición de la señal, el cálculo y el almacenamiento, y en comparación con las condiciones correspondientes y, a continuación muestra el resultado.
Parámetros principales del protector de sobrecarga.
Ajuste de corriente: La configuración actual debe establecerse en el valor actual cuando la carga está completamente cargada, o de acuerdo con la corriente nominal de la carga. En uso específico, el valor de configuración actual debe ser ligeramente mayor que el valor de corriente nominal. El valor máximo de la configuración actual es el valor de corriente primaria de CT, y el valor mínimo es una décima parte del valor de corriente primaria de CT.
Tiempo de sobrecorriente (el límite de tiempo inverso es el nivel de disparo)
Límite de tiempo: El tiempo que tarda la corriente de carga en exceder el valor de ajuste actual para dispararse. El rango ajustable es OFF, 0.2 ~ 30S.
Límite de tiempo inverso: El tiempo de disparo correspondiente a la corriente real 5 veces el valor de ajuste actual es el nivel de disparo. El rango ajustable es de 1 a 4.
Múltiples instantáneos: La relación entre la corriente real y la configuración actual. El rango ajustable es OFF, 2-9 veces.
Tiempo de inicio: El tiempo requerido para que el motor u otra carga inductiva cambie de su corriente a su corriente nominal. El rango ajustable es OFF, 1 ～ 200S.
Tiempo de pérdida de fase: El tiempo requerido para que la red trifásica pierda fase para disparar el protector de sobrecarga. Cuando cualquier corriente de fase es inferior a un sexto del valor mínimo de ajuste de corriente, puede considerarse como una pérdida de fase. El rango ajustable es OFF, 2 ～ 4S.
Tiempo de desequilibrio de fase: Tiempo requerido para el desequilibrio trifásico de la fase de la red para disparar el protector de sobrecarga. Se puede considerar un desequilibrio de fase cuando la corriente de fase máxima es dos veces o más que la corriente de fase mínima. El rango ajustable es OFF, 4 ~ 8S.
Señal fuera de fase: La secuencia de fases de la red trifásica es incorrecta y el protector de sobrecarga se dispara en 0.2 segundos. La secuencia de fase de la fuente de alimentación trifásica es opuesta a la secuencia de fase original y se considera una fase incorrecta.
Relación CT: relación de CT es una relación de la corriente primaria del transformador de corriente y la corriente secundaria, la relación CT, mientras que la medición de una protección de sobrecarga rango predeterminado. La relación CT del protector de sobrecarga con la especificación actual de "05" incluye 6 configuraciones: "5", "100", "300", "600", "1000" y "3000". No se puede establecer la relación CT de los protectores de sobrecarga con las especificaciones actuales "10" y "50".
La relación entre la relación CT y el valor de ajuste actual del protector de sobrecarga es la siguiente:
Límite inferior del valor de ajuste actual = valor de corriente primaria CT / 10
Límite superior del valor de ajuste actual = valor de corriente primaria CT
Introducción de funciones de protector de sobrecarga
Protección contra sobrecorriente
Límite de tiempo:
La carga es sobrecorriente y el tiempo de sobrecorriente continua alcanza el valor establecido de tiempo de sobrecorriente. El protector de sobrecarga se disparará y restablecerá automáticamente después de 5 minutos. Después del disparo, el protector de sobrecarga muestra el valor máximo de corriente de fase. Sobre el rango de ajuste del tiempo actual 0.2 ～ 30S, sobre el error de repetibilidad del tiempo actual ± 5 [%], sobre el error de ajuste del tiempo actual ± 10 [%].
Límite de tiempo inverso:
Cuando la carga es sobrecorriente y la duración alcanza el tiempo especificado por una curva en la curva de nivel 1 a 4 seleccionada por el nivel de disparo y la relación de la corriente de carga al valor de ajuste actual, el protector de sobrecarga se disparará automáticamente y se reiniciará automáticamente después de 5 minutos. Después del disparo, el protector de sobrecarga muestra el valor máximo de corriente de fase.
Protección contra cortocircuitos
Cuando la relación entre la corriente de carga y el valor de ajuste actual excede un cierto valor, puede considerarse como un cortocircuito y el protector de sobrecarga se dispara dentro de 0.5S. Este valor se llama múltiplo instantáneo y el rango de ajuste múltiple instantáneo: Bobinado del motor: 2 a 4.5 veces.
Motor de jaula de ardilla: 2 a 9 veces.
Otros equipos electromecánicos: consulte las dos opciones anteriores.
Después de que se dispara el protector de sobrecarga, el tubo digital muestra "CORTO" y el indicador múltiple instantáneo se ilumina.
Protección de pérdida de fase
Cuando la corriente de cualquiera de las tres fases es inferior a un tercio del valor mínimo de ajuste de corriente, y la duración alcanza un cierto valor de tiempo, el protector de sobrecarga se dispara automáticamente. Esta vez es el tiempo de pérdida de fase. El tubo digital muestra "FASE" cuando se dispara.
Protección de desequilibrio de fase
Cuando el desequilibrio de corriente trifásico alcanza el 50% y la duración alcanza un cierto valor de tiempo, el protector de sobrecarga se disparará automáticamente. Este valor de tiempo es el tiempo de desequilibrio de fase.
Al disparar, el tubo digital muestra el valor máximo de corriente de fase.
Protección fuera de fase
La secuencia de fase de la fuente de alimentación trifásica es opuesta a la secuencia de fase original, y el protector de sobrecarga se dispara automáticamente en 0.2 segundos. Al disparar, el tubo digital muestra la marca "PR" fuera de fase.
Área de aplicación
Los protectores de sobrecarga son ampliamente utilizados en la protección y monitoreo de motores trifásicos y otros aparatos eléctricos en maquinaria, metalurgia, materiales de construcción, industria química, industria textil y otras industrias.
