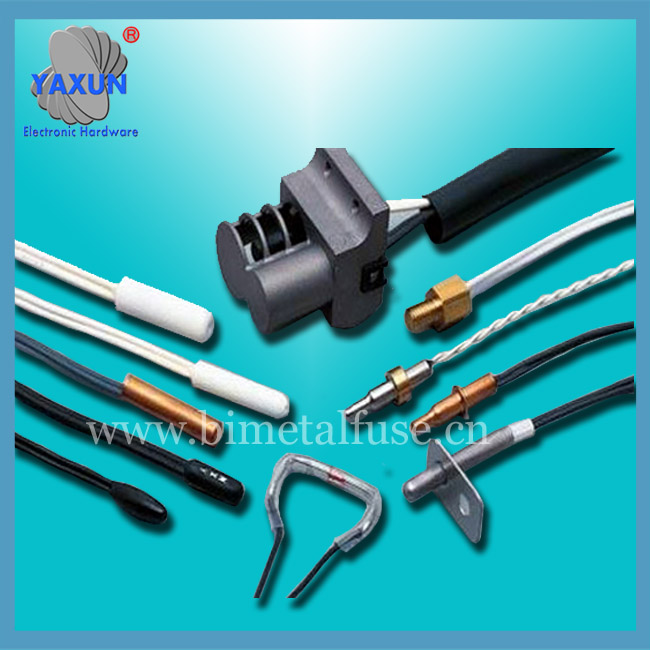

Allzweck-Datenblatt für 10k NTC-Temperatursensoren
- PRODUCT DETAIL
NTC-Thermistoren sind kostengünstig und in elektronischen Produkten weit verbreitet. Und hat eine Vielzahl von Verpackungsformen, kann leicht auf verschiedene Schaltkreise angewendet werden.
NTC-Thermistoren haben je nach Material und Verfahren unterschiedliche Widerstandswerte und Temperaturänderungen.
Es gibt viele Arten und Spezifikationen von NTC-Heißdrahtwiderständen. Bekannte ausländische Hersteller sind Japans Mitsubishi, Japans TDK, Japans Tateyama, Koreas EXPAND usw., und viele inländische Marken haben ebenfalls eine gute Qualität.
Es gibt viele Arten von NTC-Heißdrahtwiderständen mit unterschiedlichen Formen. Der Benennungsstandard für Thermistoren mit negativem Temperaturkoeffizienten besteht aus vier Teilen. Unter diesen repräsentiert M eine empfindliche Komponente und F repräsentiert einen Thermistor mit negativem Temperaturkoeffizienten. Einige Herstellerprodukte haben nach der Seriennummer eine Nummer hinzugefügt, z. B. MF54-1. Dieses "-1" gehört auch zur Seriennummer, die üblicherweise als "abgeleitete Seriennummer" bezeichnet wird. Die Standards werden von jedem Hersteller individuell angepasst.
In einigen in China hergestellten Thermistormodellen sind normalerweise der Widerstandswert und die Fehlerinformationen des Thermistors enthalten. Das Folgende ist die Identifikation des NTC-Thermistors:
① CWF ② □ - ③103 ④J ⑤3380 enthält die folgenden Informationen.
① NTC-Temperatursensor;
② Verpackung und Größe des Sensorkopfes;
a. repräsentiert die Harz Sonde Verpackungs Epoxy;
b. Repräsentiert Aluminium-, Kupfer-, Edelstahl- und andere Sondenpakete
c. Im Auftrag des Kunststoffgehäusesondenpakets;
d. stellt ein festes Blech dar;
e. Stellt eine spezielle Form der Verpackung dar.
③Nominaler Widerstandswert R25, z. B. 103 = 10 × 10 = 10000Ω = 10kΩ.
④ Genauigkeitscode für den Nennwiderstandswert:
F steht für ± 1%, G für ± 2%, H für ± 3% und J für ± 5%.
⑤ B-Wert (25 ℃ / 50 ℃, 3380 bedeutet, dass der B-Wert 3380 K beträgt).
Bei der Anwendung eines Thermistors müssen einige seiner wichtigeren Parameter getestet werden.
MF 53 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Thermistorcode mit negativem Temperaturkoeffizienten (NTC).
②53-- Gehäuse mit verschiedenen Temperatursensoren NTC-Thermistoren.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
④F - Widerstandswertfehler (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
~ 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Wasser ntc 10k Temperatursensor Hinweis: Je nach Kundenwunsch unterschiedliche Widerstände, B-Wert-Präzision und Anpassung bereitstellen.
Bei der Messung des NTC-Thermistors müssen wir Folgendes beachten:
• kann nicht in der Luft gemessen werden, je größer der Unterschied in der Lufttemperaturmessung ungenau ist, was zu einer Genauigkeitsabweichung führt.
• Die Verwendung eines hochpräzisen Thermostatbades wurde nach dem Test NTC gemessen. Im Bad muss die Badtemperatur vor der Messung stabilisiert werden.
• Messen Sie die Spannung so niedrig wie möglich, um Messfehler durch Eigenerwärmung des NTC zu reduzieren.
• Hochtemperaturmessung, das Thermometer auf die erforderliche Temperatur des Bades wird korrigiert, prüfen
NTC-Thermistoren haben je nach Material und Verfahren unterschiedliche Widerstandswerte und Temperaturänderungen.
Es gibt viele Arten und Spezifikationen von NTC-Heißdrahtwiderständen. Bekannte ausländische Hersteller sind Japans Mitsubishi, Japans TDK, Japans Tateyama, Koreas EXPAND usw., und viele inländische Marken haben ebenfalls eine gute Qualität.
Es gibt viele Arten von NTC-Heißdrahtwiderständen mit unterschiedlichen Formen. Der Benennungsstandard für Thermistoren mit negativem Temperaturkoeffizienten besteht aus vier Teilen. Unter diesen repräsentiert M eine empfindliche Komponente und F repräsentiert einen Thermistor mit negativem Temperaturkoeffizienten. Einige Herstellerprodukte haben nach der Seriennummer eine Nummer hinzugefügt, z. B. MF54-1. Dieses "-1" gehört auch zur Seriennummer, die üblicherweise als "abgeleitete Seriennummer" bezeichnet wird. Die Standards werden von jedem Hersteller individuell angepasst.
In einigen in China hergestellten Thermistormodellen sind normalerweise der Widerstandswert und die Fehlerinformationen des Thermistors enthalten. Das Folgende ist die Identifikation des NTC-Thermistors:
① CWF ② □ - ③103 ④J ⑤3380 enthält die folgenden Informationen.
① NTC-Temperatursensor;
② Verpackung und Größe des Sensorkopfes;
a. repräsentiert die Harz Sonde Verpackungs Epoxy;
b. Repräsentiert Aluminium-, Kupfer-, Edelstahl- und andere Sondenpakete
c. Im Auftrag des Kunststoffgehäusesondenpakets;
d. stellt ein festes Blech dar;
e. Stellt eine spezielle Form der Verpackung dar.
③Nominaler Widerstandswert R25, z. B. 103 = 10 × 10 = 10000Ω = 10kΩ.
④ Genauigkeitscode für den Nennwiderstandswert:
F steht für ± 1%, G für ± 2%, H für ± 3% und J für ± 5%.
⑤ B-Wert (25 ℃ / 50 ℃, 3380 bedeutet, dass der B-Wert 3380 K beträgt).
Bei der Anwendung eines Thermistors müssen einige seiner wichtigeren Parameter getestet werden.
MF 53 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Thermistorcode mit negativem Temperaturkoeffizienten (NTC).
②53-- Gehäuse mit verschiedenen Temperatursensoren NTC-Thermistoren.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
④F - Widerstandswertfehler (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
~ 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Wasser ntc 10k Temperatursensor Hinweis: Je nach Kundenwunsch unterschiedliche Widerstände, B-Wert-Präzision und Anpassung bereitstellen.
Bei der Messung des NTC-Thermistors müssen wir Folgendes beachten:
• kann nicht in der Luft gemessen werden, je größer der Unterschied in der Lufttemperaturmessung ungenau ist, was zu einer Genauigkeitsabweichung führt.
• Die Verwendung eines hochpräzisen Thermostatbades wurde nach dem Test NTC gemessen. Im Bad muss die Badtemperatur vor der Messung stabilisiert werden.
• Messen Sie die Spannung so niedrig wie möglich, um Messfehler durch Eigenerwärmung des NTC zu reduzieren.
• Hochtemperaturmessung, das Thermometer auf die erforderliche Temperatur des Bades wird korrigiert, prüfen
| Modell | Nennwiderstandswert (R25) | B-Wert | Betriebstemperatur | Verlustfaktor (mW / ℃) | Thermische Zeitkonstante (S) | |
|
Widerstand （KΩ） |
Toleranz （±%） |
Nennwert （K） |
||||
| MF53-102-3950 | 1 |
±1% ±2% ±3% ±5% |
3950 |
-40℃ ~ +300℃ |
≥2.0 Still air |
≤15 Still air |
| MF53-202-3435 | 2 | 3435 | ||||
| MF53-472-3950 | 4.7 | 3950 | ||||
| MF53-502-3470 | 5 | 3470 | ||||
| MF53-502-3950 | 5 | 3950 | ||||
| MF53-682-3950 | 6.8 | 3950 | ||||
| MF53-103-3435 | 10 | 3435 | ||||
| MF53-103-3470 | 10 | 3470 | ||||
| MF53-103-3600 | 10 | 3600 | ||||
| MF53-103-3950 | 10 | 3950 | ||||
| MF53-103-3977 | 10 | 3977 | ||||
| MF53-103-4100 | 10 | 4100 | ||||
| MF53-153-3950 | 15 | 3950 | ||||
| MF53-203-3950 | 20 | 3950 | ||||
| MF53-233-3950 | 23 | 3950 | ||||
| MF53-303-3950 | 30 | 3950 | ||||
| MF53-333-3950 | 33 | 3950 | ||||
| MF53-40.27-3950 | 40.27 | 3950 | ||||
| MF53-473-3950 | 47 | 3950 | ||||
| MF53-493.12-3950 | 49.12 | 3950 | ||||
| MF53-503-3950 | 50 | 3950 | ||||
| MF53-503-3990 | 50 | 3990 | ||||
| MF53-503-4050 | 50 | 4050 | ||||
| MF53-104-3950 | 100 | 3950 | ||||
| MF53-104-3990 | 100 | 3990 | ||||
| MF53-104-4200 | 100 | 4050 | ||||
| MF53-204-3950 | 200 | 3950 | ||||
| MF53-204-4260 | 200 | 4260 | ||||
