Principio de protección de falla de fase del motor, método y objeto
Principio de protección contra rotura de fase
La protección de ruptura de fase es un tipo de método de protección que se basa en la desaparición de la corriente en el conductor monofásico del circuito multifásico para desconectar el equipo protegido. o se basa en la pérdida de voltaje monofásica o de varias fases del sistema multifásico para evitar que la fuente de alimentación se aplique al equipo protegido.

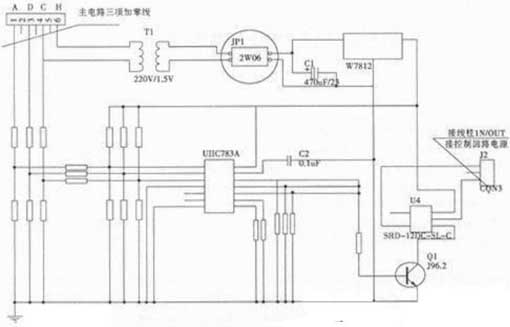

El circuito del dispositivo de protección de falla de fase del motor tiene seis terminales externos. Donde N es la línea neutral conectada a la fuente de alimentación. A, B, C están conectados a la fase A fase B y C fase correspondiente al circuito principal, y los dos terminales de ENTRADA y SALIDA están conectados en serie con la fuente de alimentación del lazo de control. El interior de cada terminal externo es una parte inherente y debe ser uno a uno. Al mismo tiempo, la distancia entre la columna y la columna debe ser lo más grande posible para evitar cortocircuitos entre los terminales paralelos. Por lo tanto, estos componentes intrínsecos deben conectarse con cuidado y es posible quemar el dispositivo de protección cuando la conexión es incorrecta.
propósito: En la operación de un motor trifásico, siempre que ocurra una de las siguientes condiciones. Por ejemplo, el contacto monofásico causado por la quema de contacto, la instalación y el mantenimiento y otras razones conducirán a una ruptura monofásica o un fusible monofásico de la fuente de alimentación trifásica, lo que hará que el motor trifásico se quede sin fase. Si se determina que es inoportuno, también provocará la quema del motor y el daño del equipo, lo que afectará la producción continua y causará ciertas pérdidas. Para garantizar el funcionamiento seguro del motor, los motores importantes en general están equipados con varios dispositivos de protección contra fallas de fase para evitar que el motor se queme en caso de pérdida de fase y minimizar pérdidas innecesarias.

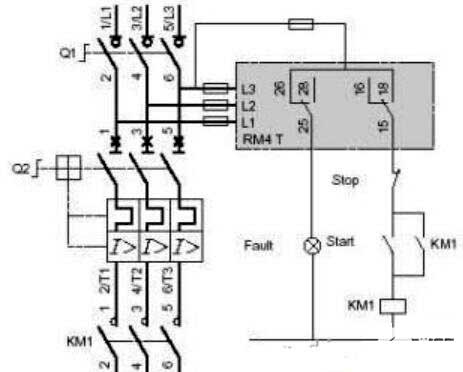

Diagrama de conexión gráfica del protector de ruptura de fase
El cableado del protector de secuencia de fase no requiere otros accesorios, y los tres puntos de conexión superiores están conectados a la línea activa de la fuente de alimentación trifásica. El extremo inferior solo tiene control de contacto, no tiene fuente de alimentación interna y requiere una fuente de alimentación externa. Los contactos del protector de secuencia de fase se usan generalmente para controlar el arrastre del relé intermedio, y el contacto del relé intermedio controla el contactor de potencia principal. La secuencia de fase es incorrecta o se elimina, los contactos del protector de secuencia de fase actúan, la bobina del relé intermedio actúa y el circuito de control del contactor de alimentación principal se desconecta. Desconecte la energía de todo el dispositivo.
La protección de ruptura de fase es un tipo de método de protección que se basa en la desaparición de la corriente en el conductor monofásico del circuito multifásico para desconectar el equipo protegido. o se basa en la pérdida de voltaje monofásica o de varias fases del sistema multifásico para evitar que la fuente de alimentación se aplique al equipo protegido.
El circuito del dispositivo de protección de falla de fase del motor tiene seis terminales externos. Donde N es la línea neutral conectada a la fuente de alimentación. A, B, C están conectados a la fase A fase B y C fase correspondiente al circuito principal, y los dos terminales de ENTRADA y SALIDA están conectados en serie con la fuente de alimentación del lazo de control. El interior de cada terminal externo es una parte inherente y debe ser uno a uno. Al mismo tiempo, la distancia entre la columna y la columna debe ser lo más grande posible para evitar cortocircuitos entre los terminales paralelos. Por lo tanto, estos componentes intrínsecos deben conectarse con cuidado y es posible quemar el dispositivo de protección cuando la conexión es incorrecta.
Método y propósito de protección de falla de fase
Los métodos para la protección de falla de fase del motor son: Adopta relé de voltaje, adopta protección de voltaje de cable roto, adopta relé térmico con protección de interrupción de fase, relé de protección de interrupción de fase diseñado para operación de interrupción de fase y relé de baja corriente.
Los métodos para la protección de falla de fase del motor son: Adopta relé de voltaje, adopta protección de voltaje de cable roto, adopta relé térmico con protección de interrupción de fase, relé de protección de interrupción de fase diseñado para operación de interrupción de fase y relé de baja corriente.
propósito: En la operación de un motor trifásico, siempre que ocurra una de las siguientes condiciones. Por ejemplo, el contacto monofásico causado por la quema de contacto, la instalación y el mantenimiento y otras razones conducirán a una ruptura monofásica o un fusible monofásico de la fuente de alimentación trifásica, lo que hará que el motor trifásico se quede sin fase. Si se determina que es inoportuno, también provocará la quema del motor y el daño del equipo, lo que afectará la producción continua y causará ciertas pérdidas. Para garantizar el funcionamiento seguro del motor, los motores importantes en general están equipados con varios dispositivos de protección contra fallas de fase para evitar que el motor se queme en caso de pérdida de fase y minimizar pérdidas innecesarias.
Diagrama de conexión gráfica del protector de ruptura de fase
El cableado del protector de secuencia de fase no requiere otros accesorios, y los tres puntos de conexión superiores están conectados a la línea activa de la fuente de alimentación trifásica. El extremo inferior solo tiene control de contacto, no tiene fuente de alimentación interna y requiere una fuente de alimentación externa. Los contactos del protector de secuencia de fase se usan generalmente para controlar el arrastre del relé intermedio, y el contacto del relé intermedio controla el contactor de potencia principal. La secuencia de fase es incorrecta o se elimina, los contactos del protector de secuencia de fase actúan, la bobina del relé intermedio actúa y el circuito de control del contactor de alimentación principal se desconecta. Desconecte la energía de todo el dispositivo.

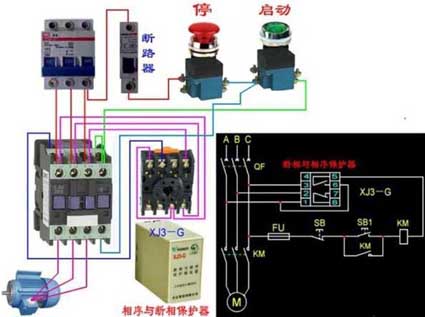

Los relés de protección de falla de fase trifásica y secuencia de fase se usan típicamente con circuitos de control de motor, con referencia a los dibujos:
1. Usos del relé de protección de secuencia de fase y salto de fase: El protector de ruptura de fase es para proteger el motor, y el protector de secuencia de fase es cambiar la secuencia de fase cambiando la posición entre las líneas de fase.
2. El protector de ruptura de fase también se llama protector de ruptura de fase del motor o protector de fase de fuente de energía. Generalmente se utiliza en el circuito del motor trifásico, si no hay energía unidireccional, el par del motor se reducirá, la velocidad del rotor disminuirá, lo que hará que las otras dos corrientes aumenten y quemen el devanado del motor. El principio es controlar la electricidad trifásica a través de diferentes medios. Si hay una condición de circuito abierto, la energía se cortará automáticamente para evitar quemar el devanado. Debido al rápido desarrollo de la ciencia y la tecnología, el tipo de protector de falla de fase se controla mediante el monitoreo del voltaje de cada canal y el control de la corriente de cada canal.
1. Usos del relé de protección de secuencia de fase y salto de fase: El protector de ruptura de fase es para proteger el motor, y el protector de secuencia de fase es cambiar la secuencia de fase cambiando la posición entre las líneas de fase.
2. El protector de ruptura de fase también se llama protector de ruptura de fase del motor o protector de fase de fuente de energía. Generalmente se utiliza en el circuito del motor trifásico, si no hay energía unidireccional, el par del motor se reducirá, la velocidad del rotor disminuirá, lo que hará que las otras dos corrientes aumenten y quemen el devanado del motor. El principio es controlar la electricidad trifásica a través de diferentes medios. Si hay una condición de circuito abierto, la energía se cortará automáticamente para evitar quemar el devanado. Debido al rápido desarrollo de la ciencia y la tecnología, el tipo de protector de falla de fase se controla mediante el monitoreo del voltaje de cada canal y el control de la corriente de cada canal.
3) El relé de protección de secuencia de fase es un dispositivo inteligente de protección de energía. Usando un microcontrolador y tecnología de procesamiento digital, integra visualización de voltaje, protección contra sobretensión y subtensión, protección contra pérdida de fase y protección de secuencia de fase. La pantalla de cristal líquido tiene las características de operación simple, tamaño pequeño y alta confiabilidad. Se puede utilizar ampliamente en varios sistemas de relés de protección de secuencia de fase para reemplazar los relés de secuencia de fase tradicionales y los protectores de sobretensión y subtensión.
