Kennen Sie die Funktion der Temperaturregelung Schalter?

Ein Temperaturregelung Schalter funktioniert wie ein typischer elektrischer Schalter für Ein / Aus-Anwendung. Die Temperaturregelung Schalter sind auch die Temperaturschalter genannt, die für den Überhitzungsschutz ein automatischer und manueller rücksetzbaren Ausschalt-Schalter ist. In diesem Fall arbeiten die Temperaturregelung Schalter ein- oder ausgeschaltet bei diskreten Prozess temperaturen zu wechseln, besteht einTemperaturregelung Schalter aus zwei Teilen, die Sie in allen Ausführungen finden:

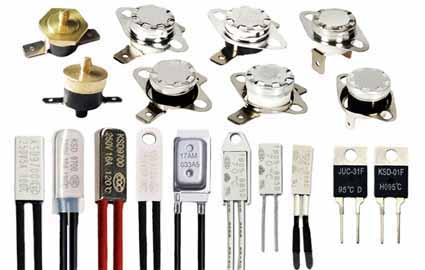

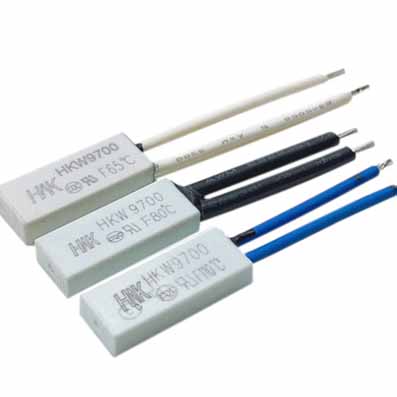

(KSD301, KSD9700, 17AM, TB02, Kapillar Temperaturregelung Schalter, 5AP/2MP/6AP/3MP+PTC/2AM/S01, einstellbarer Temperaturschalter):
  (a) Ein in den Prozess eingetauchter Sensorteil, dessen Temperatur kontrolliert werden muss. Der Messteil kann entweder ein Messkolben sein, der mit einem flüssig-flüssigen Gas gefüllt ist. oder ein Bimetallstreifen, der eine unterschiedliche Ausdehnung von zwei unterschiedlichen Metallen verwendet.
  (b) Schnell kontakte  werden verwendet, um die Stromversorgung der Ausrüstung einzuschalten, die die Prozes stemperatur steuert.

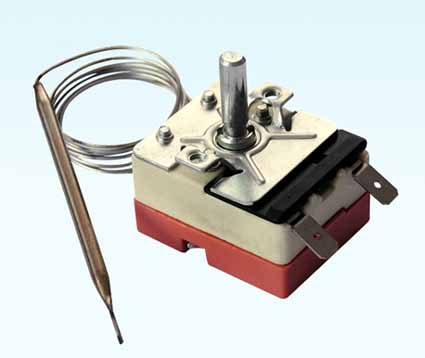

Der Arbeitsprozess des Kapillar temperaturschalter:

Wie oben gezeigt, reagiert die Flüssigkeit im Temperaturfühler kolben auf Temperaturschwankungen und erhöht den Druck im Balgelement, wenn die Temperatur ansteigt. Ein Anstieg der Temperatur des Fühlerkolbens drückt den Balg zusammen und bewegt die Hauptspindel nach oben, bis Federkraft und Balgdruck im Gleichgewicht sind. Diese Bewegung der Spindel wird auf den Schalter übertragen und bewirkt je nach Sollwert des Temperaturschalter eine Ein- oder Ausschaltung.

Wie ein Temperatur-Schalter funktioniert?
(Kapillar thermostat) Flüssigkeit gefüllten Steuer temperaturschalter umfasst eine Temperaturmessfühler und ein Balgelement. Die Glühbirne wird in den Prozess eingetaucht, dessen Temperatur kontrolliert wird. Das Balgelement erfasst den Flüssigkeitsdruck (Flüssigkeit oder Gas), wenn die Temperatur innerhalb des Prozesses ansteigt. Unten ist ein Schema, das das grundlegende Funktionsprinzip eines Temperaturreglers für die Flüssigkeitsausdehnung zeigt:


Angenommen, wir steuern die Temperatur eines Wasserbads, das von einem Brenner system mit Strom versorgt wird, und die Wasserbad temperatur ist auf 75 °C eingestellt. Der Temperaturschalter wird nicht aktiviert, solange die Wasserbad temperatur unter 75 °C liegt. Wenn die Temperatur jedoch den Sollwert überschreitet, aktiviert der Temperatur kontroll schalter das Abschalten des Stromkreises, der die Brenner steuert. Ein Temperatur kontrollschalter mit Bimetall-Auslöser arbeitet ähnlich wie das flüssigkeitsgefüllte System, aber die Konstruktionen unterscheiden sich deutlich.

Typische Begriffe / Spezifikationen von Temperaturschaltern:

Einstellbarer Bereich
Die Temperaturspanne zwischen oberer und unterer Grenze, innerhalb derer der Temperaturregler eingestellt werden kann, um zu betätigen oder zu deaktivieren. Sie wird typischerweise für steigende Temperatur ausgedrückt.

Aktionspunkt setzen
Die diskrete Temperatur, bei der der Temperatur kontrollschalter so eingestellt wird, dass er bei steigender oder steigender Temperatur aktiviert oder deaktiviert wird. Sie muss innerhalb des einstellbaren Bereichs liegen und kann als steigende oder fallende Temperatur ausgedrückt werden.

Abstand der Temperatur einwirkung punkte
Die Temperaturlücke zwischen dem erhöhten Sollwert und dem verringerten Sollwert. Es ist normalerweise fest (nicht einstellbar).

Bimetall SPDT Schalter Element
Temperaturschalter Single-Pole, Double Throw (SPDT) Schaltelement hat drei Anschlüsse:
C-Gemeinsam. NO-Normally Open und NC-Öffner, die der Schalter ermöglicht die elektrisch mit der Schaltung in entweder keine oder NC Zustand verbunden werden.

Bimetall SPDT Schalter Element
Temperaturschalter Single-Pole, Double-Throw (SPDT) Schaltelement hat drei Anschlüsse:
C-Common, NO-Normally Open und NC-Öffner, die der Schalter ermöglicht die elektrisch mit der Schaltung in entweder keine oder NC Zustand verbunden werden.

Bimetallic DPDT Schalter Element
Der Temperaturschalter DPDT besteht aus zwei synchronisierten SPDT-Schaltelementen, die bei steigendem Sollwert zusammen ansteuern und bei fallendem Sollwert gemeinsam deaktivieren. Diskrete SPDT-Schaltelemente ermöglichen das Schalten von zwei unabhängigen Kreisen; ein Wechselstrom und ein Gleichstrom.

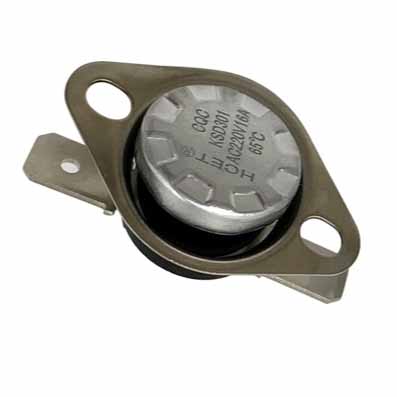

Produktname: KSD301 Temperaturregelung Schalter

Modell: KSD301
Aktionstemperatur: -20~250°C
Aktionstyp: N.C (Normales Schließen)
Nennspannung/-strom: 250V/16A, 10A
Stiftbreite: 6,3 mm/0,25 Zoll
Kontaktlebensdauer: Mehr als 50.000 Mal (Aktionszeiten)
Elektrische Stärke: AC50Hz, 2000V/min kein Durchschlag und Lichtbogenphänomen

Beschreibung :
1.Normalerweise geschlossen: Der ursprüngliche Zustand des Temperatur steuerung schalter kontakte ist geschlossen und geöffnet, wenn die Temperaturerfassung die Nenntemperatur überschreitet.
2.Feature: Doppelter Metallchip, Kontaktsensor, dynamischer Typ der Geschwindigkeit, empfindlich, zuverlässig, sicher, stabile Aktionstemperatur, lange Lebensdauer, kein Lichtbogenphänomen.
3. Vorteil: Allzweck-, automatische Rückstellung, niedrig Kosten, große Kapazität, minuziöse aktuelle Thermostate.
4. Funktion: Es wird geschlossen, bis die Temperatur 200 Grad Celsius erreicht, dann öffnet sich der Schalter. Weit verbreitet zur Temperaturkontrolle oder zum Schutz von elektrischen Haushaltsgeräten.
5. Anwendung: Hauptsächlich verwendet für elektrische Heizungswasserspender, Motor, Wasserflaschen, Desinfektionsschrank, Kaffeeschale, Bügeleisen, Trockner, Klimaanlage, Warmwasserbereiter, elektronischer Herd, Heizung, Desinfektionsschrank und Motorreiniger usw.
