Aplicación de termistor ntc y desarrollo de productos
1, composición del material del termistor ntc:
ntc es el acrónimo de coeficiente de temperatura negativo, lo que significa que el coeficiente de temperatura negativo, se refiere al gran coeficiente de temperatura negativo de los materiales o componentes semiconductores. El llamado termistor ntc es el termistor de coeficiente de temperatura negativo. Se basa en óxidos de metales de transición como la principal materia prima, el uso de tecnología cerámica avanzada hecha de. Estos materiales de óxido de metal son de naturaleza semiconductora, porque en el modo de conducción es completamente similar al germanio, silicio y otros materiales semiconductores. Cuando la temperatura es baja, el material de óxido tiene una pequeña cantidad de portadores (electrones y agujeros). Por lo tanto, su valor de resistencia es mayor; Con el aumento de la temperatura, el número de portadores aumenta, el valor de resistencia disminuye.
[A], las características de temperatura no lineal
[B], el eje Y son coordenadas logarítmicas muy cercanas a las características de temperatura reales
La selección correcta del termistor / sensor de temperatura ntc debe tener en cuenta lo siguiente:
3, las primeras aplicaciones claras del producto:
(1) Medición de temperatura (termistor ntc, sensor de temperatura MF52)
(2) compensación de temperatura ntc (tipo de temperatura MF12, MF11)
(3) Supresión de corriente de entrada (tipo de potencia termistor ntc MF72)
4. Medición de temperatura del sensor de termistor ntc (MF52)
Como una medida de la estructura general del sensor de termistor de temperatura es relativamente simple, el precio es relativamente bajo. Un termistor sin capa protectora externa solo se puede usar en un lugar seco; El termistor sellado no teme a la erosión de la humedad, puede usarse en entornos más hostiles. A medida que la resistencia del sensor de termistor es mayor, la resistencia del cable de conexión y la resistencia de contacto pueden ignorarse, por lo que el sensor de termistor puede medir hasta varios kilómetros de distancia de aplicaciones de temperatura, circuito de medición utilizando el puente. El uso de su principio también se puede utilizar como otro circuito de control de temperatura y temperatura.
5. termistor ntc para compensación de temperatura (MF11 / MF11)
Sensor de termistor en un cierto rango de temperatura de algunos componentes para compensar la humedad. Por ejemplo, la bobina móvil en la cabeza del medidor está hecha de alambre de cobre. La temperatura aumenta, la resistencia aumenta, lo que provoca un error de temperatura. Que puede estar en el bucle dinámico del coeficiente de temperatura negativo de la resistencia del termistor y del alambre de cobre de manganeso en paralelo y luego compensar los componentes en serie, cancelando así los errores causados por el cambio de temperatura. Tales como: circuito de transistor,
6. Principio de selección de termistor ntc de tipo de potencia (MF72)
Para evitar el circuito electrónico en la corriente de sobretensión instantánea de arranque generada, en el circuito de suministro de energía en serie con un termistor ntc de tipo de potencia, puede frenar efectivamente el arranque cuando la corriente de sobretensión. Y después de completar la supresión de la corriente de entrada, Como resultado de la acción continua de su corriente, la resistencia del termistor de tipo de potencia caerá en muy pequeña medida. Consume energía puede ser ignorado, no afectará la corriente de funcionamiento normal. Por lo tanto, el circuito de alimentación en el uso de termistor ntc de tipo de alimentación, es suprimir la protección contra sobretensiones de arranque del equipo electrónico de la destrucción de las medidas más simples y efectivas.
7. Formulario de paquete de termistor ntc
(1) paquete de termistor ntc:
1. Encapsulación epóxica: resistente a la humedad, alta rigidez dieléctrica, temperatura de funcionamiento -40 ℃ ~ +125 ℃
2. Encapsulación de silicona: alta resistencia dieléctrica, temperatura de funcionamiento -40 ℃ ~ +200 ℃, resistencia a la humedad en general.
3. Paquete de vidrio: resistente a la humedad, alta resistencia dieléctrica, alta temperatura, temperatura de funcionamiento -40 ℃ ~ +350 ℃.
(2) sensor de temperatura ntc - Tipo de cable:
1. Alambre de metal desnudo: debido a que no tiene aislamiento externo, la temperatura de funcionamiento depende de la temperatura del material de embalaje que debe soportar.
2. Cable electrónico de PVC: temperatura de funcionamiento -40 ℃ ~ (90-110) ℃.
3. Alambre de teflón: temperatura de trabajo -40 ℃ ~ +220 ℃.
4. Cable electrónico de silicona: temperatura de funcionamiento -40 ℃ ~ +250 ℃.
5. Línea de plástico de flúor a alta temperatura: temperatura de trabajo -40 ℃ ~ + 150 ℃.
AWG estándar de cable y métrico fabricados en EE. UU., Control de unidades en inglés)
8, sensor de temperatura del termistor ntc Aplicaciones:
Suministro profesional electrónico de Yaxun: cocina de cocina civil Cocina de inducción, leche de soya, horno eléctrico, olla arrocera, máquina de pan, hervidor eléctrico, cafetera, lavavajillas, gabinete desinfectante, electrodomésticos, refrigeradores, aires acondicionados, calentadores, calentadores de agua eléctricos, toallas suaves, refrigerador, congelador , Lavadora, Secadora, Dispensador de agua, Sistema solar Otros termómetros electrónicos para el hogar, Plancha eléctrica, Plancha para el cabello, Secadora de cabello, Secadora de monedas, Cama caliente, Calentador, Calentador, Sellador OA Sistemas de aire acondicionado, sistemas de frenos, equipos de refrigeración para transporte de alimentos, aire sistemas de acondicionamiento, sistemas de aire acondicionado, sistemas de aire acondicionado, aires acondicionados, aires acondicionados, aires acondicionados, enfriadores de aire, control de temperatura, instrumentación de temperatura, máquina para hacer hielo, maquinaria de procesamiento y envasado de alimentos, detección de nivel de líquido Cultivo de invernadero agrícola, secado de tabaco, incubadora avícola, equipo de cultivo de barbacoa, equipo médico de regulación de temperatura de granero t, equipo industrial, baño termostático industrial, monitoreo de temperatura del baño industrial, medición de la superficie de la piel y temperatura in vivo, incubadora, incubadora de bacterias, otros usos funcionales
Termistor ntc para compensación de temperatura (MF11 / MF11) Aplicaciones:
Compensación de temperatura, diseño de circuito de aplicación de compensación de temperatura de cámara CCD / sensor infrarrojo PIR: Medición de temperatura por microcontrolador, control de temperatura, protección contra sobrecalentamiento. Yaxun Electronics Professional, el uso de componentes electrónicos, compensación de temperatura, componentes electrónicos, producción de compensación de temperatura tipo ntc
ntc es el acrónimo de coeficiente de temperatura negativo, lo que significa que el coeficiente de temperatura negativo, se refiere al gran coeficiente de temperatura negativo de los materiales o componentes semiconductores. El llamado termistor ntc es el termistor de coeficiente de temperatura negativo. Se basa en óxidos de metales de transición como la principal materia prima, el uso de tecnología cerámica avanzada hecha de. Estos materiales de óxido de metal son de naturaleza semiconductora, porque en el modo de conducción es completamente similar al germanio, silicio y otros materiales semiconductores. Cuando la temperatura es baja, el material de óxido tiene una pequeña cantidad de portadores (electrones y agujeros). Por lo tanto, su valor de resistencia es mayor; Con el aumento de la temperatura, el número de portadores aumenta, el valor de resistencia disminuye.
2, rango de resistencia del termistor ntc:
termistor ntc a temperatura ambiente en el rango de 10O ~ 1000000 ohmios, coeficiente de temperatura -2% ~ -6.5%. Con estas características, su resistencia con las características de temperatura del cambio:
termistor ntc a temperatura ambiente en el rango de 10O ~ 1000000 ohmios, coeficiente de temperatura -2% ~ -6.5%. Con estas características, su resistencia con las características de temperatura del cambio:

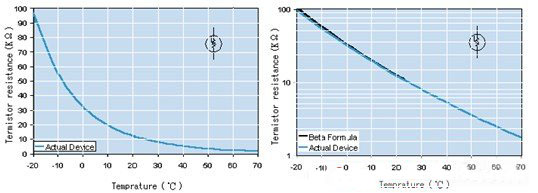

[A], las características de temperatura no lineal
[B], el eje Y son coordenadas logarítmicas muy cercanas a las características de temperatura reales
La selección correcta del termistor / sensor de temperatura ntc debe tener en cuenta lo siguiente:
3, las primeras aplicaciones claras del producto:
(1) Medición de temperatura (termistor ntc, sensor de temperatura MF52)
(2) compensación de temperatura ntc (tipo de temperatura MF12, MF11)
(3) Supresión de corriente de entrada (tipo de potencia termistor ntc MF72)
4. Medición de temperatura del sensor de termistor ntc (MF52)
5. termistor ntc para compensación de temperatura (MF11 / MF11)
Sensor de termistor en un cierto rango de temperatura de algunos componentes para compensar la humedad. Por ejemplo, la bobina móvil en la cabeza del medidor está hecha de alambre de cobre. La temperatura aumenta, la resistencia aumenta, lo que provoca un error de temperatura. Que puede estar en el bucle dinámico del coeficiente de temperatura negativo de la resistencia del termistor y del alambre de cobre de manganeso en paralelo y luego compensar los componentes en serie, cancelando así los errores causados por el cambio de temperatura. Tales como: circuito de transistor,
6. Principio de selección de termistor ntc de tipo de potencia (MF72)
Para evitar el circuito electrónico en la corriente de sobretensión instantánea de arranque generada, en el circuito de suministro de energía en serie con un termistor ntc de tipo de potencia, puede frenar efectivamente el arranque cuando la corriente de sobretensión. Y después de completar la supresión de la corriente de entrada, Como resultado de la acción continua de su corriente, la resistencia del termistor de tipo de potencia caerá en muy pequeña medida. Consume energía puede ser ignorado, no afectará la corriente de funcionamiento normal. Por lo tanto, el circuito de alimentación en el uso de termistor ntc de tipo de alimentación, es suprimir la protección contra sobretensiones de arranque del equipo electrónico de la destrucción de las medidas más simples y efectivas.
7. Formulario de paquete de termistor ntc
(1) paquete de termistor ntc:
1. Encapsulación epóxica: resistente a la humedad, alta rigidez dieléctrica, temperatura de funcionamiento -40 ℃ ~ +125 ℃
2. Encapsulación de silicona: alta resistencia dieléctrica, temperatura de funcionamiento -40 ℃ ~ +200 ℃, resistencia a la humedad en general.
3. Paquete de vidrio: resistente a la humedad, alta resistencia dieléctrica, alta temperatura, temperatura de funcionamiento -40 ℃ ~ +350 ℃.
(2) sensor de temperatura ntc - Tipo de cable:
1. Alambre de metal desnudo: debido a que no tiene aislamiento externo, la temperatura de funcionamiento depende de la temperatura del material de embalaje que debe soportar.
2. Cable electrónico de PVC: temperatura de funcionamiento -40 ℃ ~ (90-110) ℃.
3. Alambre de teflón: temperatura de trabajo -40 ℃ ~ +220 ℃.
4. Cable electrónico de silicona: temperatura de funcionamiento -40 ℃ ~ +250 ℃.
5. Línea de plástico de flúor a alta temperatura: temperatura de trabajo -40 ℃ ~ + 150 ℃.
AWG estándar de cable y métrico fabricados en EE. UU., Control de unidades en inglés)
8, sensor de temperatura del termistor ntc Aplicaciones:
Suministro profesional electrónico de Yaxun: cocina de cocina civil Cocina de inducción, leche de soya, horno eléctrico, olla arrocera, máquina de pan, hervidor eléctrico, cafetera, lavavajillas, gabinete desinfectante, electrodomésticos, refrigeradores, aires acondicionados, calentadores, calentadores de agua eléctricos, toallas suaves, refrigerador, congelador , Lavadora, Secadora, Dispensador de agua, Sistema solar Otros termómetros electrónicos para el hogar, Plancha eléctrica, Plancha para el cabello, Secadora de cabello, Secadora de monedas, Cama caliente, Calentador, Calentador, Sellador OA Sistemas de aire acondicionado, sistemas de frenos, equipos de refrigeración para transporte de alimentos, aire sistemas de acondicionamiento, sistemas de aire acondicionado, sistemas de aire acondicionado, aires acondicionados, aires acondicionados, aires acondicionados, enfriadores de aire, control de temperatura, instrumentación de temperatura, máquina para hacer hielo, maquinaria de procesamiento y envasado de alimentos, detección de nivel de líquido Cultivo de invernadero agrícola, secado de tabaco, incubadora avícola, equipo de cultivo de barbacoa, equipo médico de regulación de temperatura de granero t, equipo industrial, baño termostático industrial, monitoreo de temperatura del baño industrial, medición de la superficie de la piel y temperatura in vivo, incubadora, incubadora de bacterias, otros usos funcionales
Termistor ntc para compensación de temperatura (MF11 / MF11) Aplicaciones:
Compensación de temperatura, diseño de circuito de aplicación de compensación de temperatura de cámara CCD / sensor infrarrojo PIR: Medición de temperatura por microcontrolador, control de temperatura, protección contra sobrecalentamiento. Yaxun Electronics Professional, el uso de componentes electrónicos, compensación de temperatura, componentes electrónicos, producción de compensación de temperatura tipo ntc
